حرارت کے علاج کی خصوصیات اور فیریٹک اور مارٹینسیٹک سٹینلیس سٹیل کی کارکردگی کی خصوصیات
3. فیریٹک سٹینلیس سٹیل
فیریٹک سٹینلیس سٹیل میں مرکزی عنصر کے طور پر کرومیم ہوتا ہے ، جس میں 12 to سے 30 ٪ CR کا مواد ہوتا ہے۔ اس قسم کے اسٹیل میں ایک واحد - فیز ڈھانچہ ، کوئی مرحلہ منتقلی ، اور مضبوط مقناطیسی خصوصیات ہیں۔ اس کا عام اسٹیل گریڈ 430 ہے۔ سستی سٹینلیس سٹیل ٹائپ 409 کو ریاستہائے متحدہ نے 1960 کی دہائی میں تیار کیا تھا تاکہ سٹینلیس سٹیل کی لاگت کو کم کیا جاسکے۔ یہ آٹوموبائل اور موٹرسائیکلوں کے لئے مفلرز اور سیوریج پائپوں میں وسیع پیمانے پر استعمال ہوتا ہے ، اور یہ بھی فیریٹک سٹینلیس سٹیل کے زمرے میں ہے۔
اس قسم کے اسٹیل میں کم طاقت ہے اور ، جیسے آسٹینیٹک اسٹیل ، گرمی کے علاج سے تقویت نہیں پاسکتے ہیں۔ اس کے علاوہ ، گرمی کے علاج کی وجہ سے اناج کی نشوونما تیز ہوتی ہے جس میں آسٹینیٹک اسٹیل کی نسبت تیز ہوتی ہے اور اناج کا سائز بڑا ہوتا ہے۔ لہذا ، گرمی کے علاج کے دوران اناج کی نشوونما اور آسنٹائٹ مرحلے کی تبدیلی سے بچنے کے ل the ، درجہ حرارت زیادہ زیادہ نہیں ہونا چاہئے۔ عام طور پر ، گرمی کے علاج کا زیادہ سے زیادہ درجہ حرارت 850 ڈگری سے زیادہ نہیں ہوتا ہے۔ جدول 4 فیریٹک سٹینلیس اسٹیلز کے درجہ حرارت کی حد کو ظاہر کرتا ہے۔

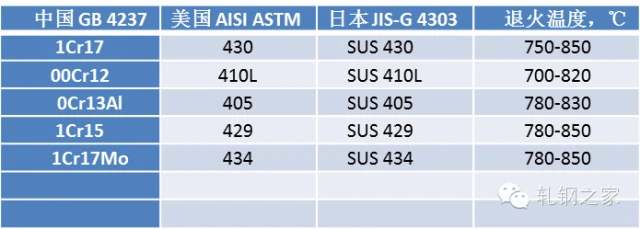

ٹیبل 4: درجہ حرارت کی حدود فیریٹک سٹینلیس اسٹیلز
جب فیریٹک سٹینلیس سٹیل پر کارروائی کی جارہی ہے تو ، یہ ضروری ہے کہ رہائش کا وقت 370 سے 550 ڈگری کے درجہ حرارت پر رکھیں ، خاص طور پر اعلی - کرومیم فیریٹک سٹینلیس سٹیل۔ اگر مواد کو لمبے عرصے کے لئے 370 سے 550 ڈگری درجہ حرارت کی حد میں رکھا جاتا ہے تو ، 475 ڈگری فریکچر تیار کرنا آسان ہے ، یعنی سختی بڑھ جاتی ہے ، لمبائی نمایاں طور پر کم ہوتی ہے ، یا صفر ہوجاتی ہے ، اور مادے کی سنکنرن مزاحمت بھی کم ہوتی ہے۔ تجربات سے پتہ چلتا ہے کہ 27 سی آر اسٹیل کو 100 گھنٹوں کے لئے 475 ڈگری پر گرم کیا جاتا ہے ، کمرے کے درجہ حرارت پر مادے کی تناؤ کی طاقت میں 50 ٪ اضافہ ہوتا ہے ، پیداوار کی طاقت میں 150 ٪ اضافہ ہوتا ہے ، اور لمبائی صفر ہوجاتی ہے۔ اس کے علاوہ ، اس اسٹیل کی ویلڈنگ کی کارکردگی اچھی نہیں ہے (ویلڈ ہیٹ میں اناج - متاثرہ زون متاثر کن اور ٹوٹنے والا ہے)۔
4. مارٹینسیٹک سٹینلیس سٹیل
مارٹینسیٹک سٹینلیس سٹیل کی خصوصیات پہلی دو قسم کے سٹینلیس سٹیل سے بہت مختلف ہیں۔ اس قسم کے سٹینلیس سٹیل میں ایک مختلف مرحلے میں تبدیلی کا نقطہ ہوتا ہے اور بجھانے سے سخت کیا جاسکتا ہے۔ اس کے علاوہ ، اس کے اعلی کرومیم مواد اور اچھی سختی کی وجہ سے ، غص .ہ کے دوران اس کی طاقت اور سختی کو وسیع رینج میں ایڈجسٹ کیا جاسکتا ہے۔ لہذا ، مارٹینسیٹک سٹینلیس سٹیل کو ساختی اسٹیل اور ٹول اسٹیل کے طور پر استعمال کیا جاسکتا ہے۔
جب مارٹینسیٹک سٹینلیس سٹیل کو ٹول اسٹیل کے طور پر استعمال کیا جاتا ہے تو ، یہ بجھانے والی حالت میں ہے۔ بجھانے کے ل the ، درجہ حرارت کو تنقیدی نقطہ کے اوپر اٹھانا ضروری ہے تاکہ کاربائڈس کو آسنٹائٹ میں تبدیل کیا جاسکے۔ جب درجہ حرارت کاربائڈس کو پگھلنے کے لئے بڑھایا جاتا ہے تو ، کاربن بازی کی شرح کم ہوجاتی ہے۔ یکساں آسنٹائٹ ڈھانچے کو حاصل کرنے کے ل the ، حرارتی درجہ حرارت عام طور پر اہم درجہ حرارت سے 50 ڈگری زیادہ ہوتا ہے ، اور کاربائڈس کو مکمل اور یکساں طور پر پگھلنے کی اجازت دینے کے لئے ایک خاص انعقاد کا وقت درکار ہوتا ہے۔ بے شک ، بہت لمبے یا بہت زیادہ درجہ حرارت کو گرم کرنے سے مارٹینائٹ کی شکل ناہموار ہوجائے گی اور بقایا آسنٹائٹ ڈھانچے میں اضافہ ہوگا ، اس طرح توسیع میں فرق کی وجہ سے مادے کے اندر اندرونی دباؤ پیدا ہوگا۔ مارٹینسیٹک اسٹیل اسٹیل کی ایک قسم ہے جو تھرمل کریکنگ کے لئے حساس ہے۔ اس میں کم درجہ حرارت پر گرمی کی منتقلی کم ہوتی ہے اور جب تیزی سے گرم ہوتا ہے تو کریکنگ کا بہت خطرہ ہوتا ہے۔ لہذا ، جب بڑے حصوں والے مواد کا استعمال کرتے ہو تو ، اسے پہلے سے گرم کیا جانا چاہئے اور پھر تیزی سے ٹھنڈا ہونا چاہئے۔ جدول 5 مارٹینسیٹک سٹینلیس اسٹیل کے غص .ہ درجہ حرارت کو ظاہر کرتا ہے۔
ٹیبل 5: مارٹینسیٹک سٹینلیس اسٹیلز کا مزاج درجہ حرارت
جب ساختی اسٹیل کے طور پر استعمال کیا جاتا ہے تو ، تماشائی (بجھانے اور annealing) کو بجھانے کے مطابق انجام دیا جانا چاہئے۔ مارٹینسیٹک سٹینلیس سٹیل میں غصہ برٹیلینس ہے ، اور درجہ حرارت 580 ڈگری سے کم نہیں ہونا چاہئے۔ مزاج کے درجہ حرارت سے ٹھنڈا ہونے پر ، تیل بجھانے کا استعمال اکثر ٹوٹنے والی گرمی سے بچنے کے لئے کیا جاتا ہے۔ واضح رہے کہ بجھانے کے فورا. بعد ہی مارٹینسیٹک سٹینلیس سٹیل کو انیل کیا جانا چاہئے۔
5. موسمیاتی {{1} stain سخت سٹینلیس سٹیل
اگرچہ آسٹینٹک ، فیریٹک اور مارٹینسیٹک سٹینلیس اسٹیل بڑے پیمانے پر استعمال ہوتے ہیں ، لیکن پھر بھی انہیں ساختی اسٹیل کے طور پر استعمال ہونے میں کچھ مشکلات ہیں۔ آسٹینیٹک سٹینلیس سٹیل میں صرف 200 این/ایم ایم 2 کی کم پیداوار ہے ، اور ابھی تک وہ ساختی اسٹیل کے طور پر استعمال کے ل suitable موزوں نہیں ہے۔ اگرچہ مارٹینسیٹک سٹینلیس سٹیل گرمی کے علاج جیسے اینیلنگ اور ٹیمپرنگ کے ذریعہ اعلی پیداوار کی طاقت حاصل کرسکتا ہے ، لیکن اس کی سنکنرن مزاحمت ناقص ہے۔ اعلی سنکنرن مزاحمت اور اعلی طاقت کی ضرورت والی ایپلی کیشنز کے لئے ، ایک نئی قسم CR - ni سٹینلیس سٹیل تیار کی گئی ہے - موسم کی موسم - سختی والی سٹینلیس سٹیل (جسے پییچ سٹینلیس سٹیل بھی کہا جاتا ہے)۔
نئی قسم کے سٹینلیس سٹیل کے گرمی کے علاج میں اینیلنگ ، مکمل انیلنگ ، حل اینیلنگ ، عمر رسیدہ اینیلنگ اور تبدیلی کو بجھانے میں شامل ہیں۔ اس کی خصوصیات یہ ہیں:
• جب بالغ ہوتا ہے تو یہ نرم ہوتا ہے اور آسانی سے دوبارہ کام کیا جاسکتا ہے۔
age مناسب عمر کے علاج کے ذریعہ مطلوبہ خصوصیات حاصل کی جاسکتی ہیں۔
• اس میں تناؤ کے سنکنرن کریکنگ کے خلاف بہتر مزاحمت کے ساتھ ، اسی طرح کے سٹینلیس اسٹیلوں کی طرح سنکنرن مزاحمت ہے۔
• تبدیلی بجھانا ایک خاص درجہ حرارت سے نیچے بجھانے کا عمل ہے۔ بارش کی سختی کے لئے عام طور پر استعمال ہونے والا سٹینلیس سٹیل مارٹینسیٹک ہے ، اور اس کا اسٹیل گریڈ 631 (0CRL7NI7A1) ہے۔ اس قسم کے اسٹیل کے غصے میں پہلے کسی حل کا استعمال شامل ہوتا ہے ، مواد کو 1000-1100 ڈگری پر گرم کرنا اور پھر اسے تیزی سے ٹھنڈا کرنا ، اور پھر مشین ٹول کی مختلف ضروریات ، جیسے 621 ڈگری ، 565 ڈگری ، اور 510 ڈگری کی عمر میں مختلف درجہ حرارت پر عمر رسیدہ علاج انجام دینا۔
مذکورہ تجزیہ سے ، یہ دیکھا جاسکتا ہے کہ سٹینلیس سٹیل کی اینیلنگ پیچیدہ ہے۔ صارفین کی مختلف ضروریات کو پورا کرنے کے لئے اسٹیل کے مختلف درجات کی خصوصیات کے مطابق مختلف انیلنگ کے طریقوں کا استعمال کیا جانا چاہئے۔
